Die Roost'sche Fangbox "UNI"
Während der Saison 2023 gedieh die Idee zu einer neuen Fangbox weiter und gipfelte Ende Oktober mit der Holzbestellung zu eine Endspurt der Fertigstellung des Prototypen. Dieser sollte nämlich am Austauschtreffen vom 18.11.2023 gezeigt werden können!
Schon länger schwehlten Gedanken zu einer Ablösung der bisherigen mobilen Fangboxen. Dazu sollte das neue System die positiven Eingenschaften der Fangbox "STANDARD" und "KLEIN" vereinen. Und zudem sollte eine bessere Lösung zur Umsiedlung von Hummelvölker einfliessen.
Mit der Fangbox "UNIVERSAL", im Weiteren "UNI" genannt, entstand ein Prototyp, welcher bereits die ersten Verbesserungsideen generierte. In der Saison 2024 sollen dann die ersten Einsätze stattfinden und ein Tauglichkeitstest über die weitere Entwicklung auskunft geben.
Einige Daten zur ersten Fangbox "UNIVERSAL" (Prototyp) :
- Abmessung; 270x215x175mm (L x B x H).
- Sichtfenster ist gleich Schieber zum Freilassen der abgefangenen Fluginsekten.
- Fangschlauchanschluss (Durchmesser 55mm) mit Anschlussflansch.
- Staubsaugeranschluss (Durchmesser 40mm) mit Muffe.
- Trenngitter und vorerst ohne Entlastungsöffnungen.
- Vorerst kein Tragriemen am Prototypen.
- Grosse Freilassklappe, welche auch das Zwischenreinigen erleichtert.

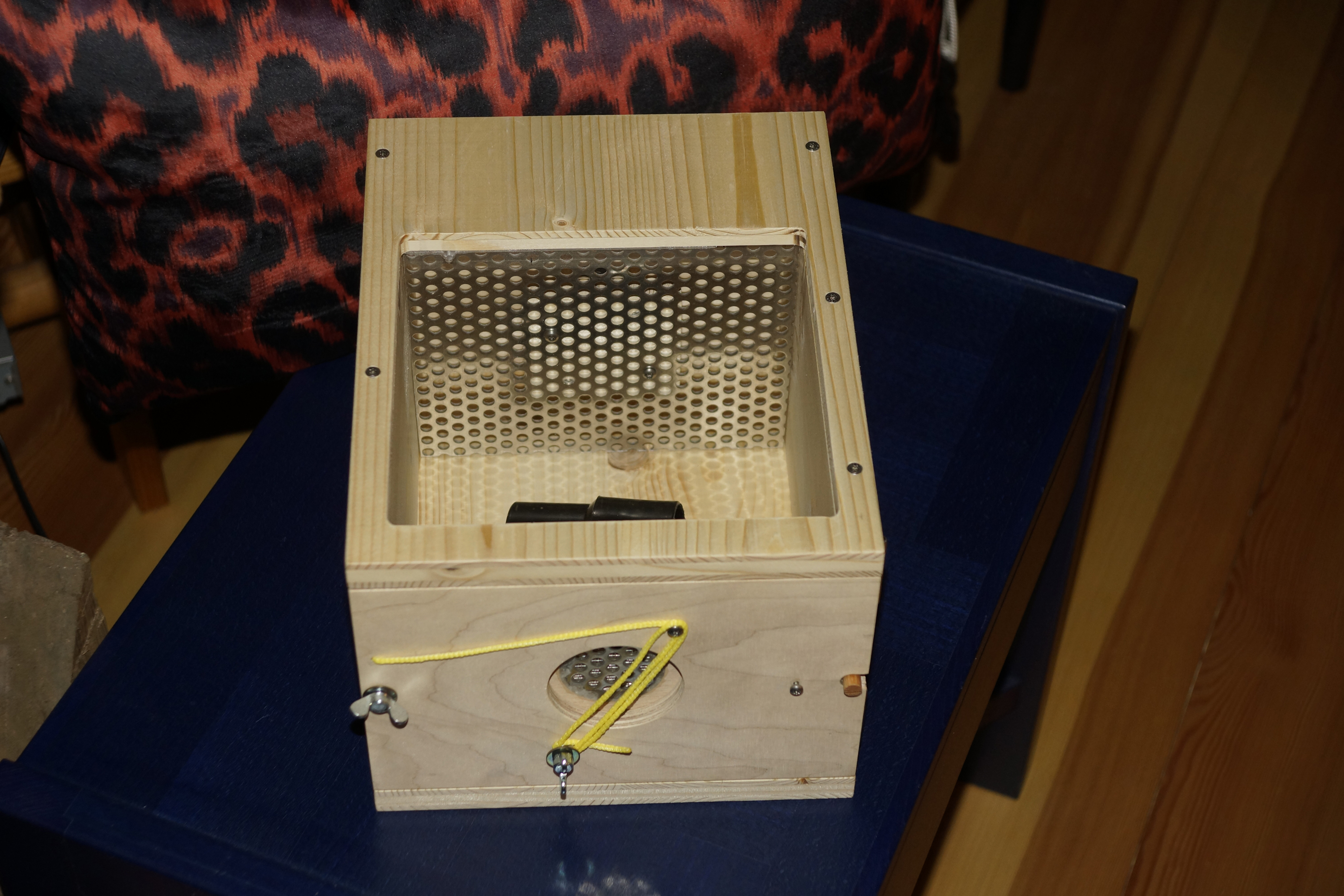

Frontansicht mit Sichtfenster/ Freilassschieber, Frontklappe mit Schieber zum Verschluss
der
Fangkammer mit Entlastungsöffnungen
und Trenngitter noch ohne feinem Drahtgitter; 14.11.2023
Der Prototyp ist so knapp auf die Umsiedlungskästen der Baureihe "form45" und "form48" abgestimmt, so dass kein Tragriemen mehr platz hat. Dies wird sich mit dem Serienmodell nochmals ändern.

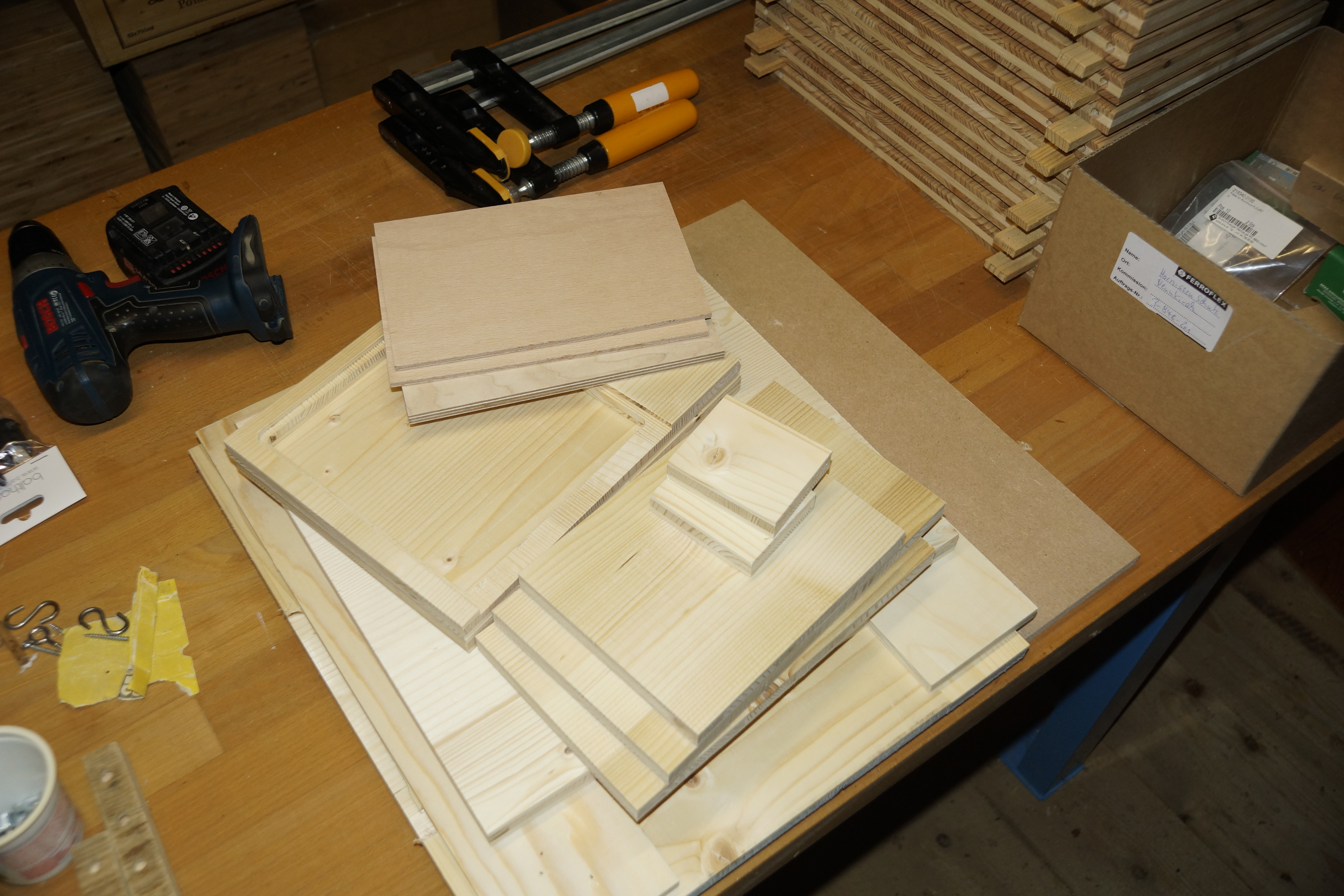

Das abgeholte Holz liegt bereits verputzt, Kanten gebrochen, bereit; 06.11.2023

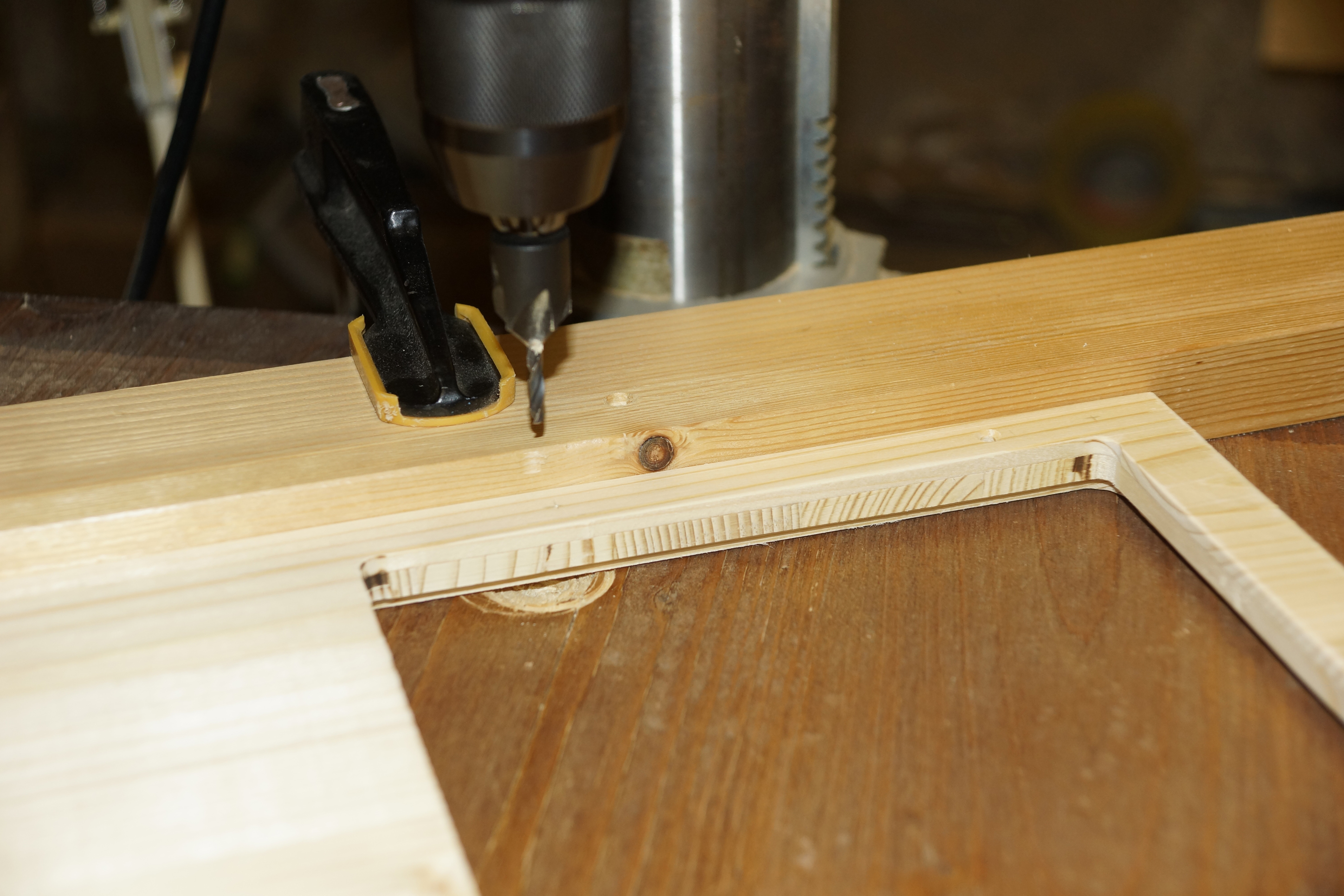

Bohren aller nötigen Löcher mit Ansenkung; 06.11.2023

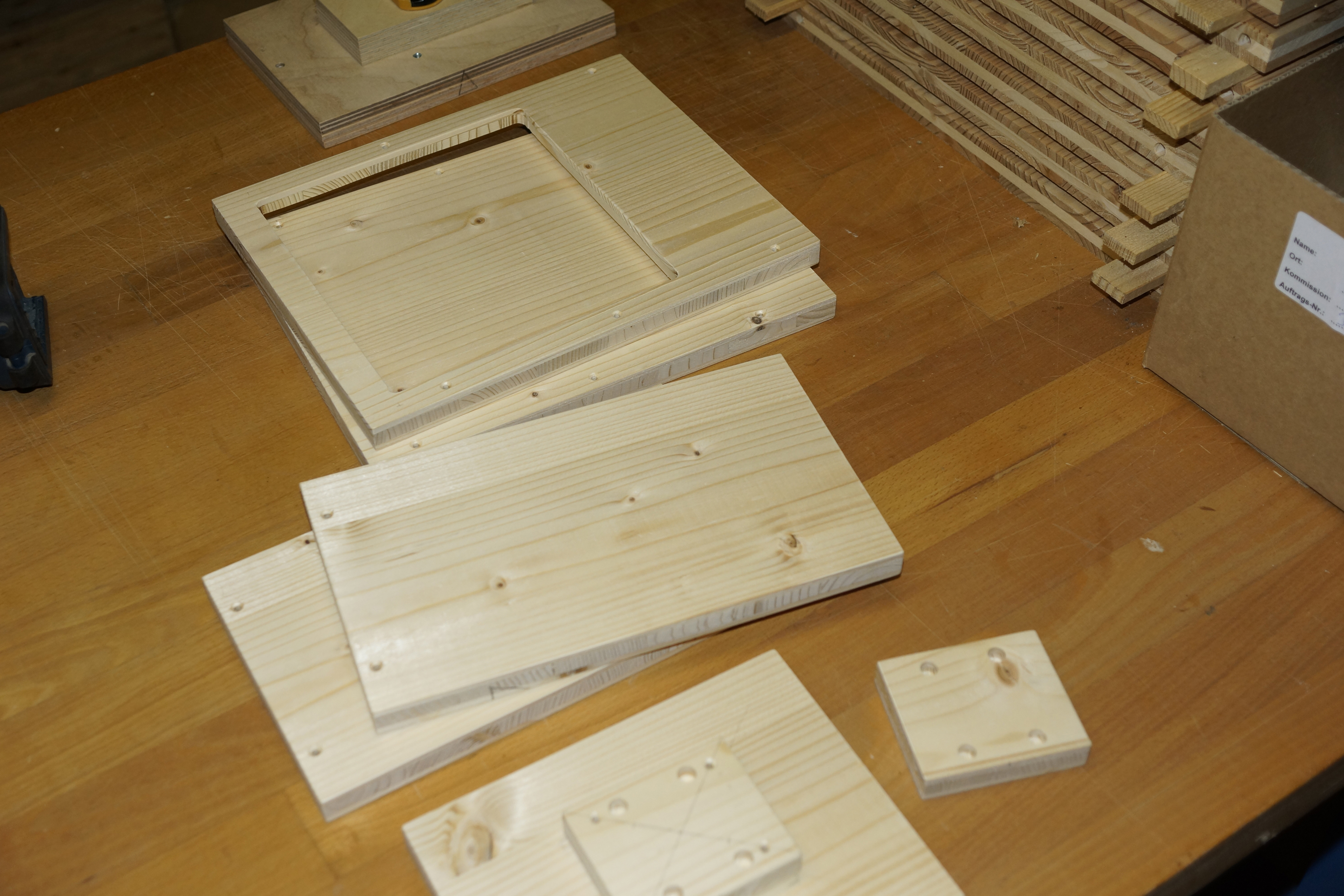

Ein erstes Los mit den geborhten Löchern liegt zur Zusammenstellung bereit; 06.11.2023

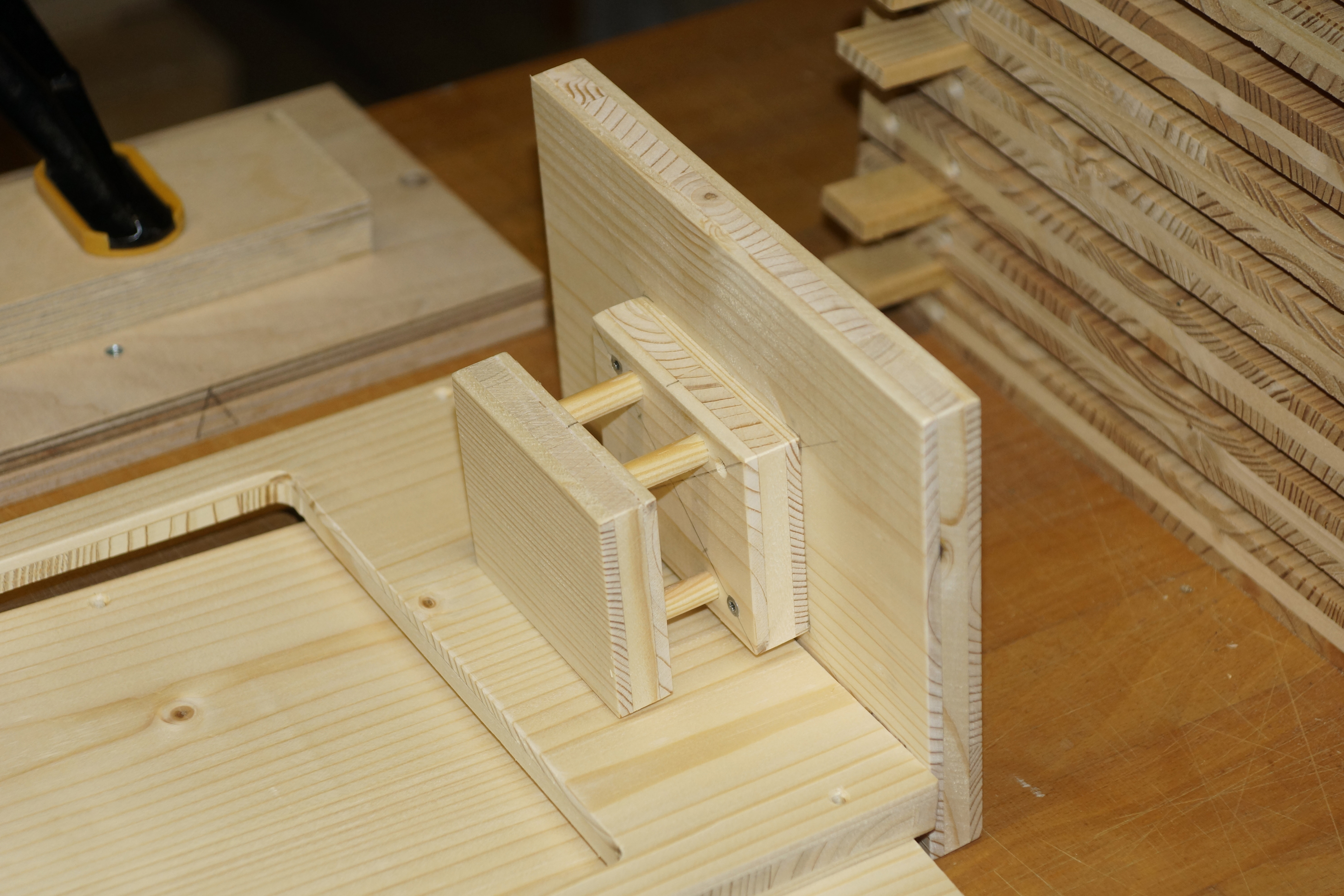

Die neue Staubsauger Anschlussseite mit dem Säulentrakt zur Befestigung des Trenngitters; 06.11.2023

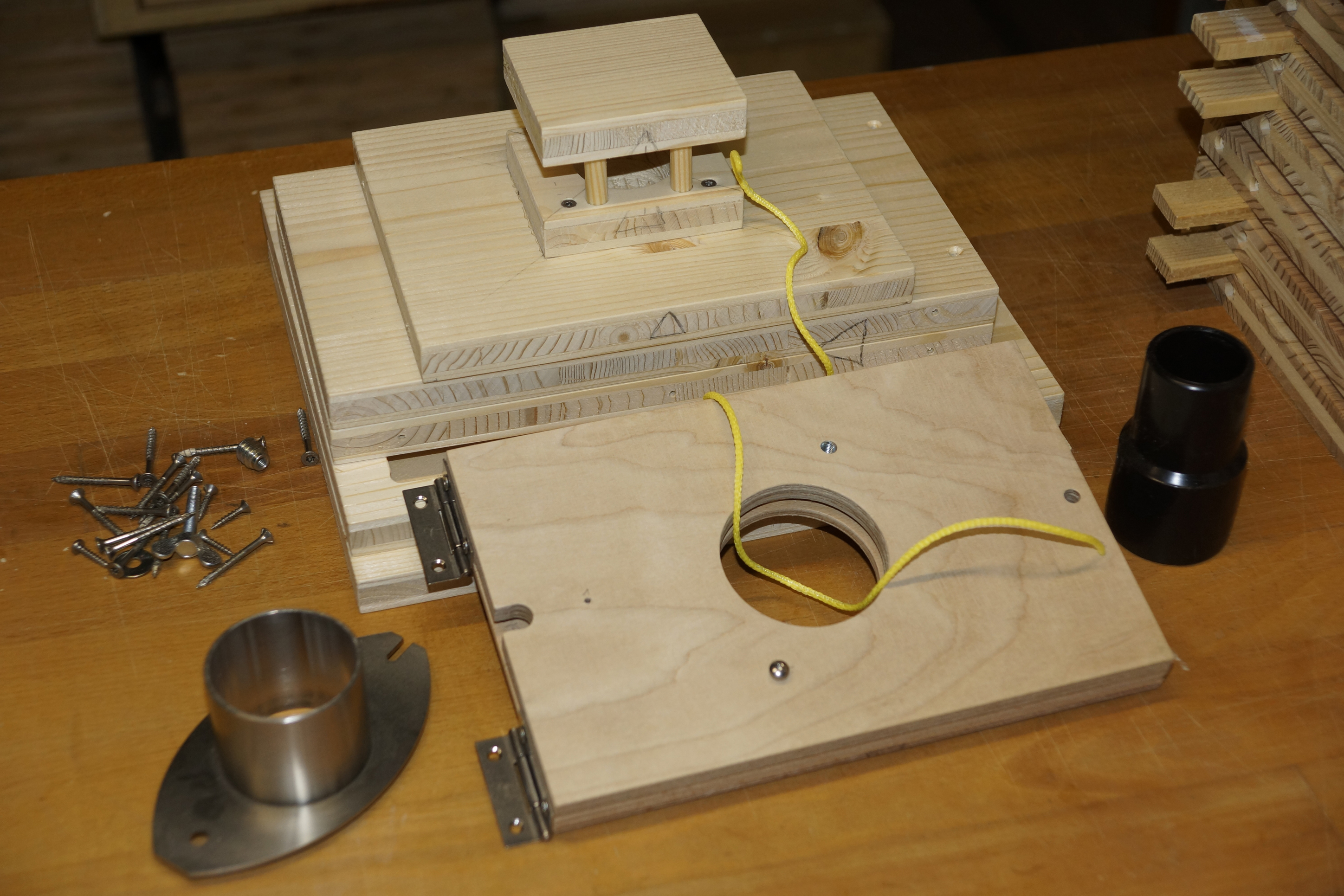

Die Freilassklappe ist zusammengestellt. Links die Schrauben, der Anschlussflansch für den
Fangschlauch und rechts daneben die konische Muffe für den Staubsaugerschlauch; 13.11.2023
Die fertig zusammengeschraubte Fangboxen (Abfangkasten) "UNIVERSAL" :

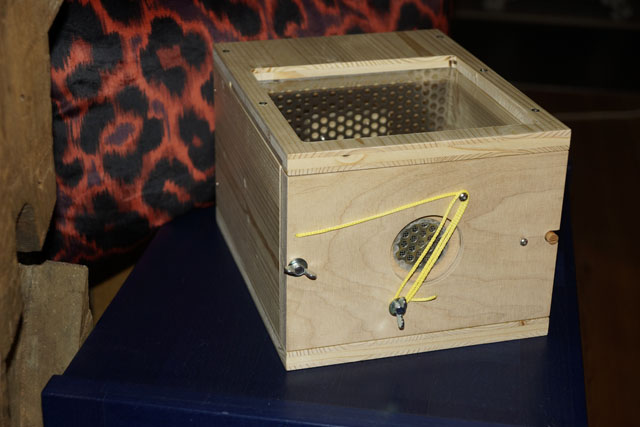

Frontansicht der Fangbox am 14.11.2023:
Freilassklappe mit Schieber, in welchen ein Lochblech mit feinmaschigem
Metallgitter eingelassen ist. So betrachtet wird der Schieber nach rechts geöffnet,
die Freilassklappe links verschraubt und nach rechts geöffnet.

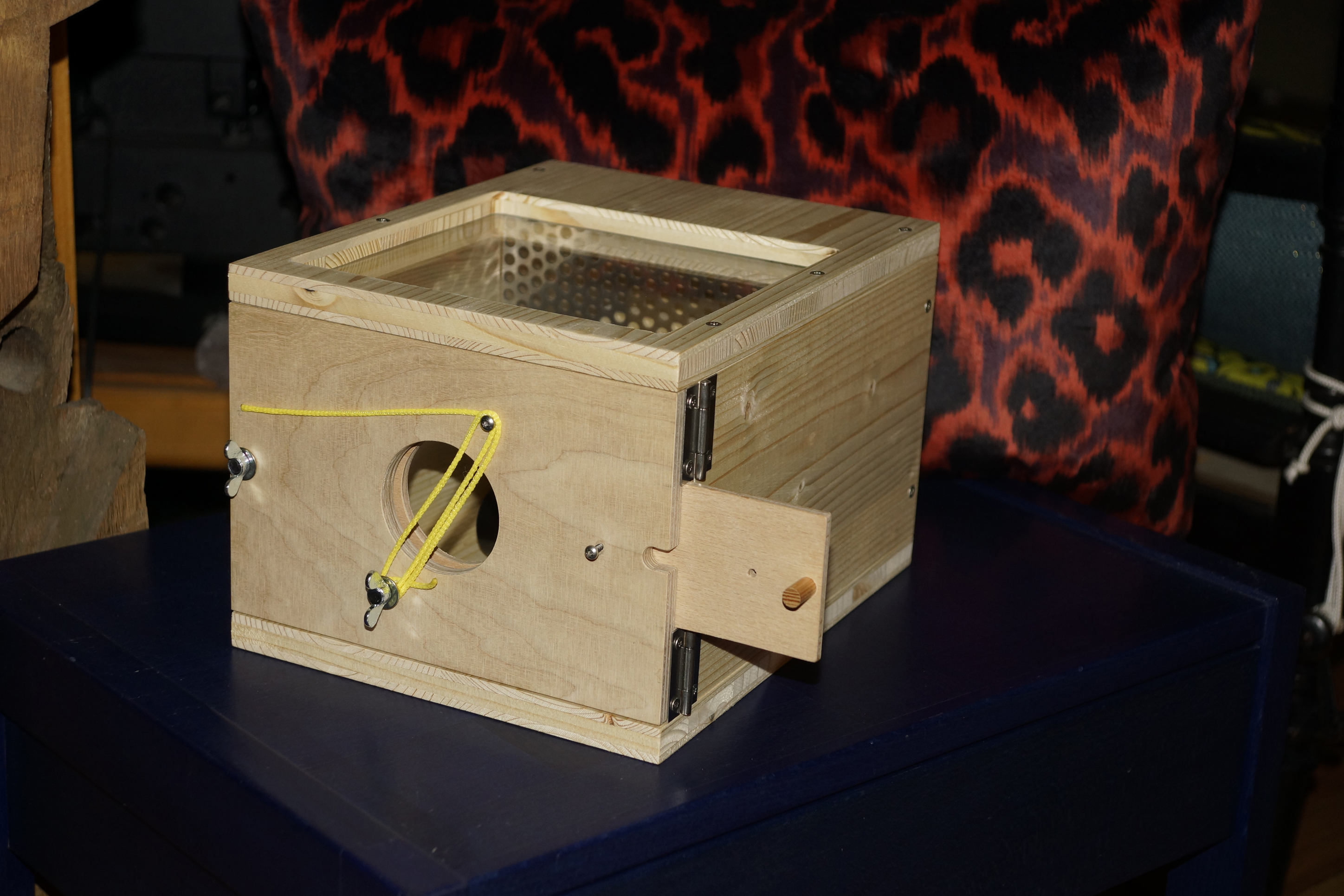

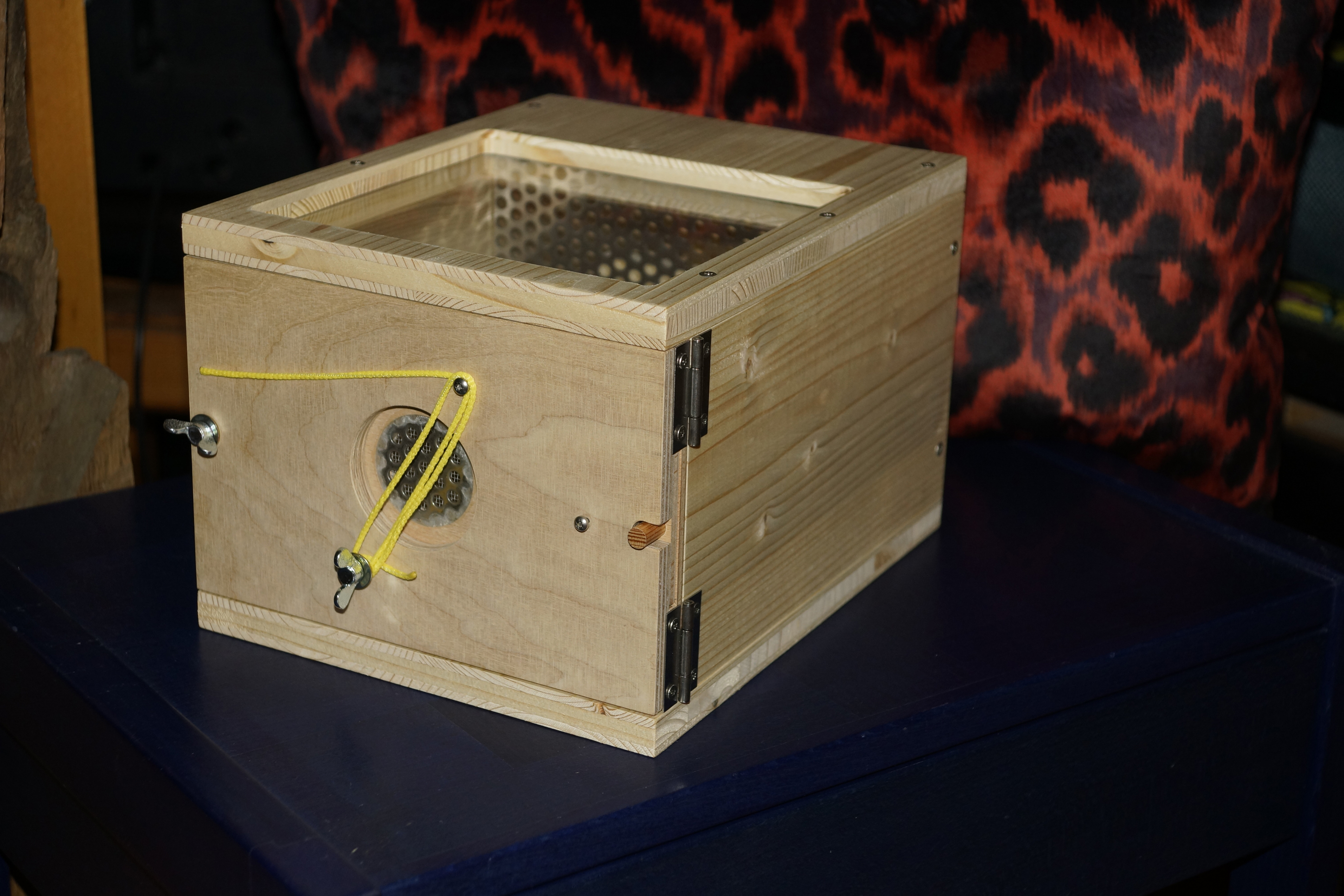

Frontseite mit Schieber und Befestigung für Fangschlauch; 14.11.2023
Frontseite mit geöffnetem Schieber; 14.11.2023

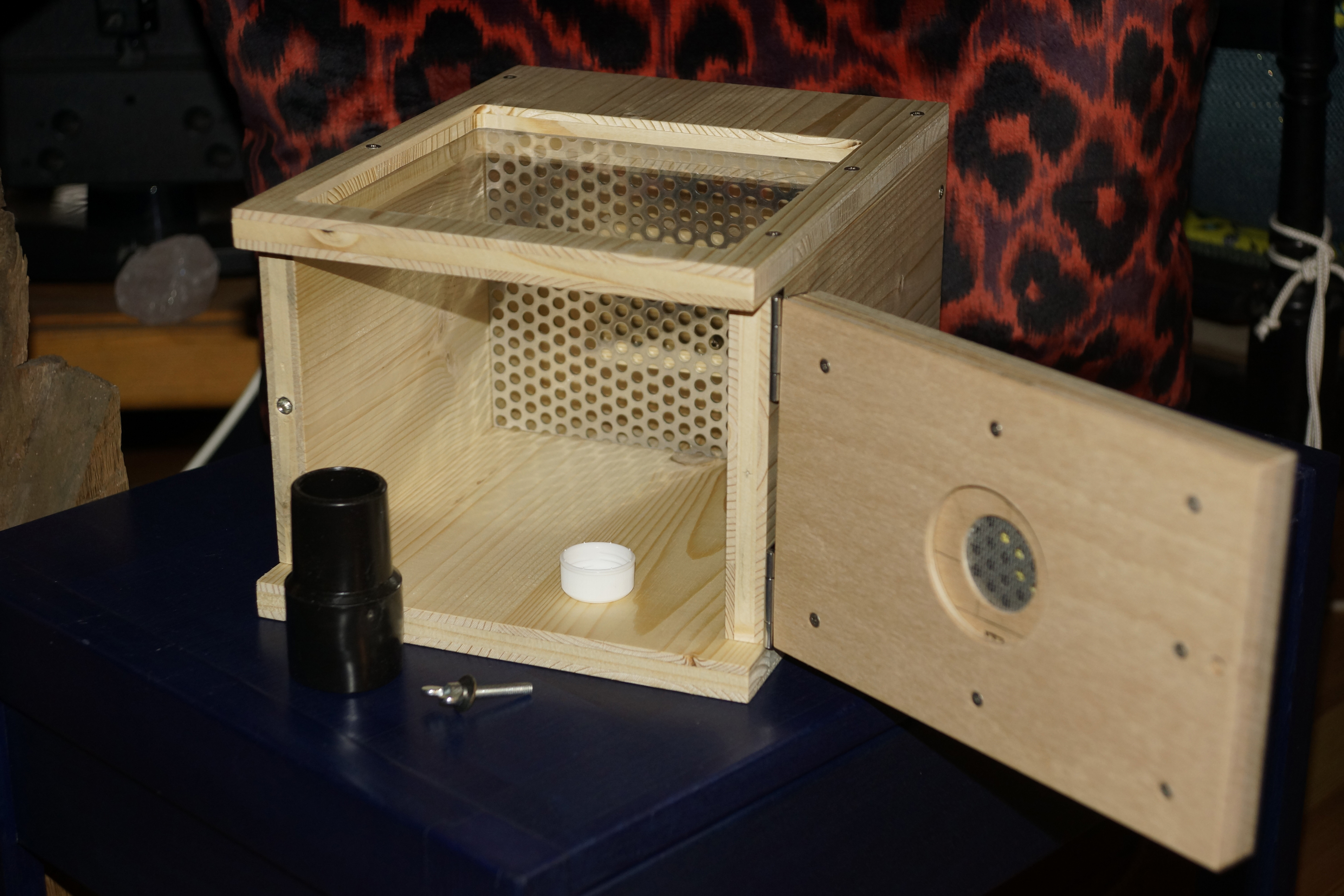

Die geöffnete Freilassklappe bietet grosszügigen Raum für eine Reinigung. Schlauchmuffe
für den Staubsauger und PET-Schraubverschluss für Futterteig bei Umsiedlung; 14.11.2023

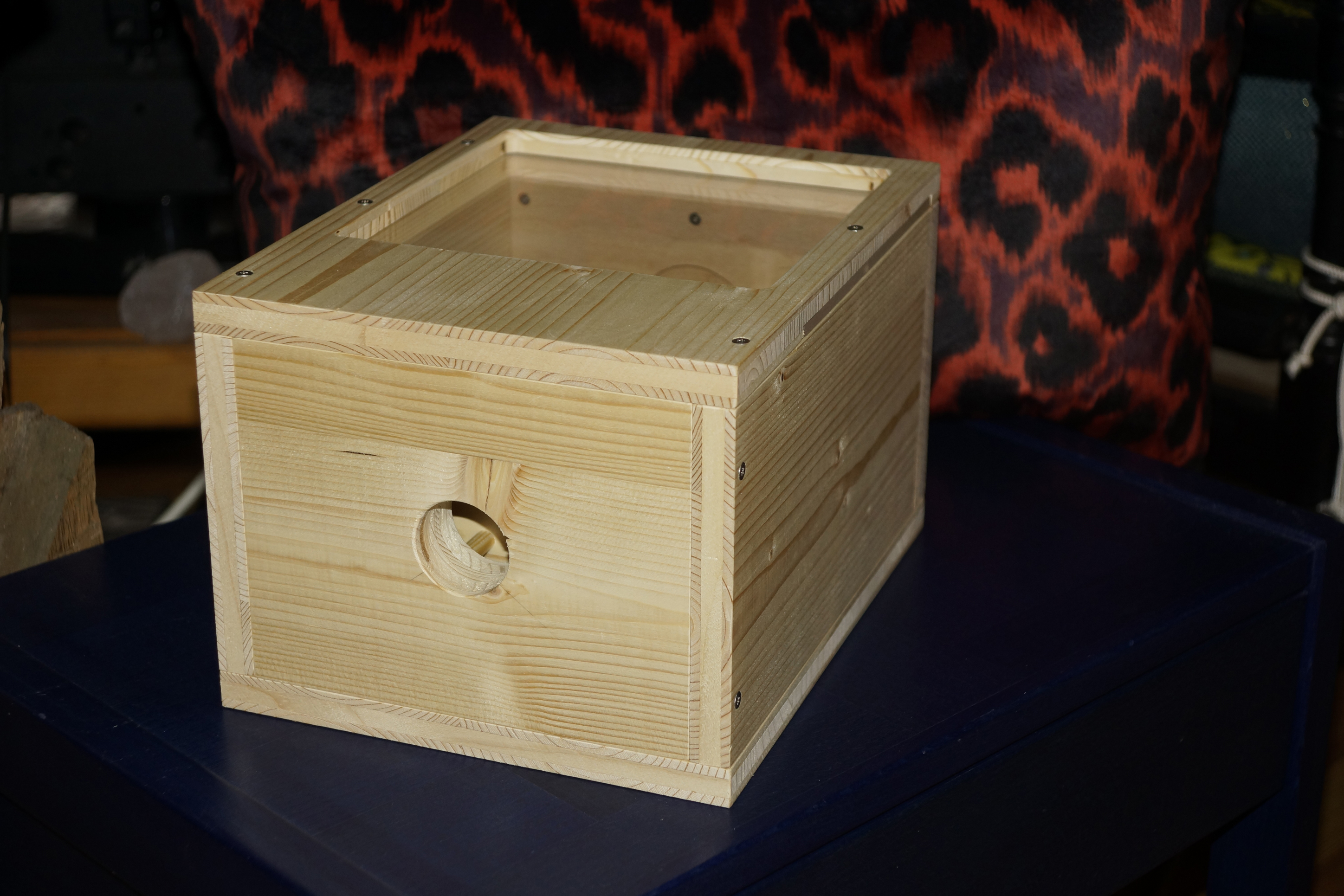

Rückseite mit Staubsaugeranschluss; 14.11.2023

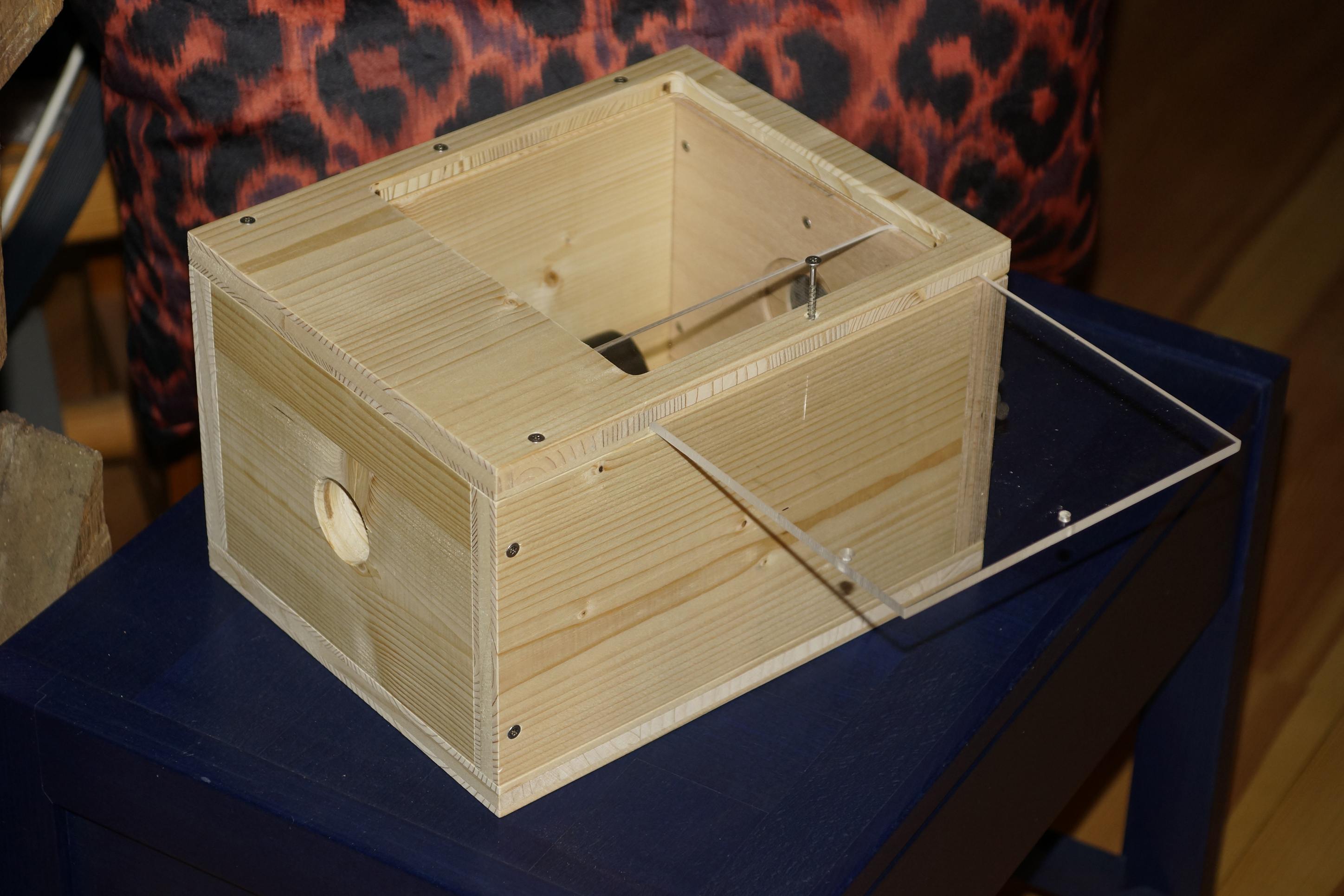

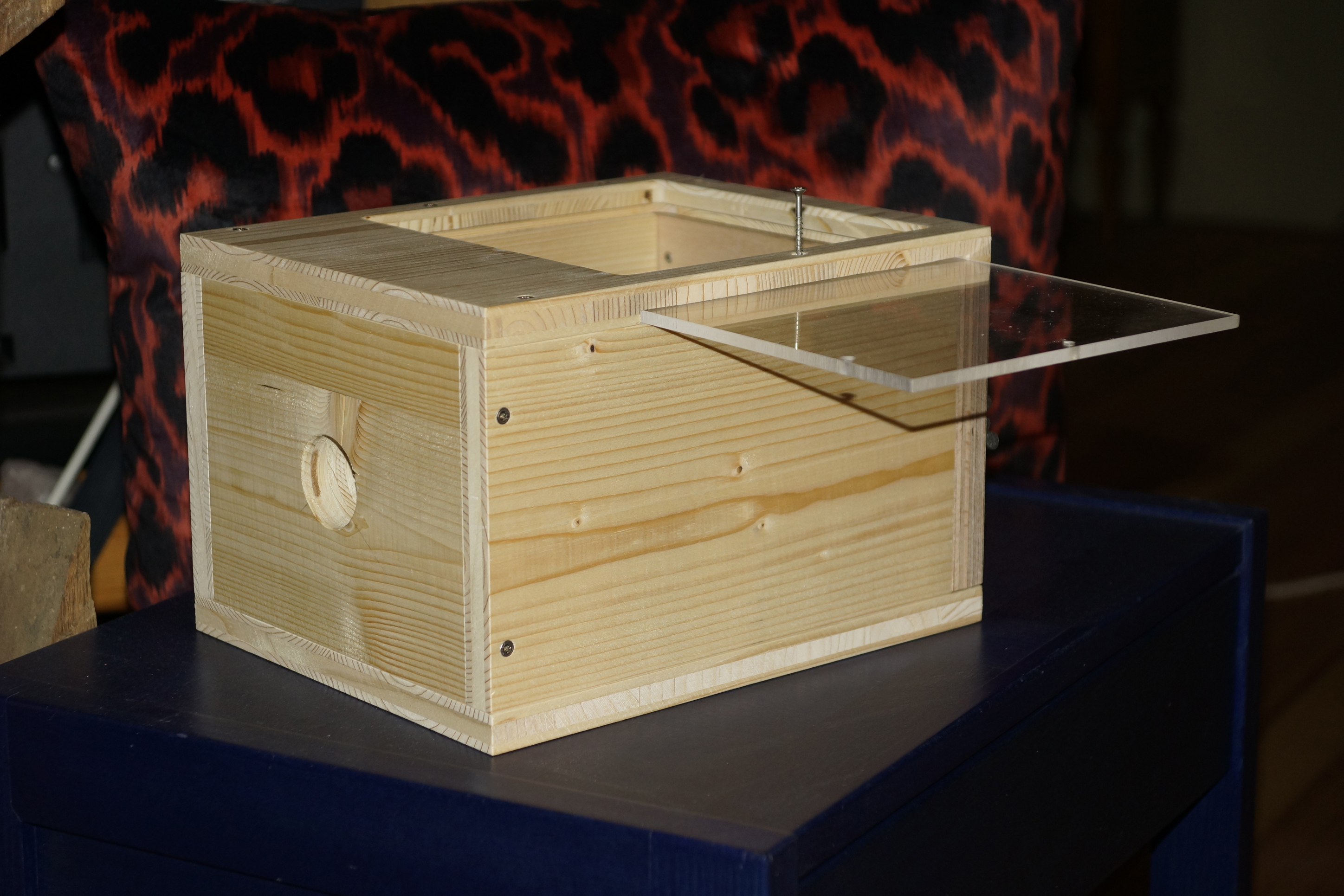

Zur Umsiedlung von Hummeln steht nun ein Schieber zum Freilassen zur Verfügung; 09.12.2023
Das Sicht- und Kontrollfenster wird zur Freilassöffnung.
Hierzu würde die Box dann auf dem Kopf stehend über das Hummelnest gestellt; 09.12.2023
Alle Fangboxen verfügen über denselben Staubsauger- und Fangschlauchanschluss. So ist keine Verwechslung möglich und es ist gewährleistet, dass nicht sortiert werden muss!
|
